Не отключается насосная станция причины

от silastroy
287 просмотров

Насосная станция рассчитана на работу только в режиме ожидания. То есть, как только поступает сигнал, что нужно подкачать воды, сразу включается двигатель и начинает нагнетать воду из источника, в остальное время станция бездействует. Этот сигнал на двигатель приходит из реле давления, управляющего элемента насосной станции, ответственного за запуск системы подачи воды в специальный накопительный бак для воды (гидробак) или гидроаккумулятор. Замыкание контактов внутри реле и запуск системы в работу происходит при падении в ней давления ниже показателя давления включения.

Почему насосная станция включается?

Водоснабжение с использованием автоматической насосной станции организовано таким образом, что в ней всегда есть небольшой запас воды, который находится либо в накопительном баке, либо в гидроаккумуляторе. Станции с накопительными баками уже практически не используются, так как в них регулирующим инструментом был поплавок, работа которого нестабильна и менее эффективна, чем система из гидроаккумулятора и реле давления.

Гидроаккумулятор — это тот же бак, только со специальной мембраной и меньшего размера. Он разработан не для хранения большого количества воды, а для создания небольшого буферного запаса между потребителем (например, душем или краном на кухне) и источником подачи воды — гидронасосом. Этот буфер выполняет ряд важных функций, главная из которых — плавное изменение давления жидкости в системе. Данное условие имеет большое значение для сохранения целостности и поддержания максимально продолжительного срока работы всех узлов гидросистемы.

Вместо классического поплавка, используемого в устаревших насосах с подвесными баками для воды, функцию определения необходимого момента включения насоса выполняет специальный датчик давления. Этот датчик расположен в специальном устройстве под названием «реле давления», которое находится непосредственно на входе трубопровода в насос и гидроаккумулятор.

Так вот, включение станции происходит в момент, когда давление в системе падает ниже, чем показатель «давления включения», на который настроено реле давления. Это происходит, когда где-то открывается кран и вода уходит из системы, а именно в первую очередь из гидроаккумулятора. Датчик в реле давления сразу фиксирует падение этого показателя и подает сигнал на насос, который включается и начинает закачивать воду в систему из источника.

Какие могут быть неисправности?

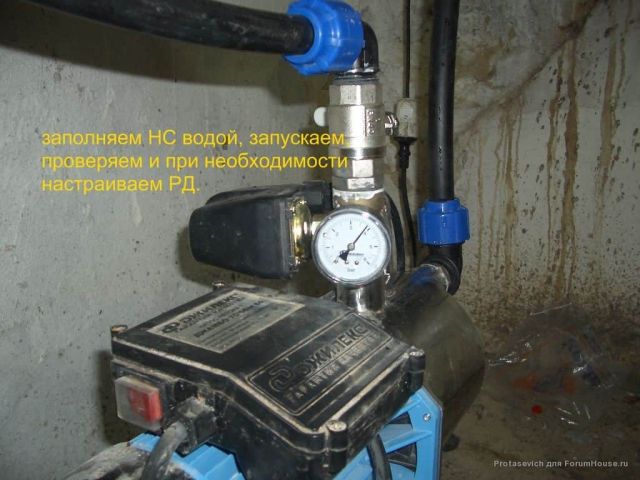

Зная общую схему работы насосной станции можно предположить, где именно возникла проблема. Наиболее частый случай — это выход из строя реле давления. Его не обязательно нужно в этом случае сразу заменять, бывает достаточно проведения небольшой регулировки. Технология настройки реле достаточно простая, но требует соблюдения следующей последовательности действий.

  1. Дождаться момента, когда насос наберет показатель давления, при котором насос отключен.
  2. Немного приоткрыть кран, чтобы пошла вода и давление в системе упало
  3. Смотрим на шкалу манометра (измеритель давления), ждем достижения нужного давления
  4. Закрываем кран, чтобы давление перестало падать
  5. Затягиваем пружину включения давления (она больше по размеру) до момента, пока не произойдет запуск насоса (будет слышно щелчок контактов в реле)
  6. Наблюдаем за манометром и фиксируем показатель давления в момент выключения насоса

Если насос при нужном давлении не выключается, настраиваем маленькую пружину: затягиваем, при отключении раньше нужного показателя давления или ослабляем, если насос не отключается в нужной точке на шкале манометра. Чтобы запустить насос, который отключился раньше, чем это необходимо, нужно нажать на пластину под пружинами.

  1. Проверяем давления включения и выключения, открывая для этого кран только немного, не допуская сильного напора
  2. Отключаем насос от питания и открываем кран, чтобы вода полностью ушла из системы
  3. Выставляем давление в пустом гидроаккумуляторе (без воды) равное значению 90% от давления включения

Последовательность выполнения настройки на видео:

Читать также:
Как выбрать рабочие перчатки?

При невозможности выполнить вышеописанные инструкции проверьте, нет ли каких-либо повреждений в узлах системы, описанных ниже.

Кроме главной причины выхода из строя автоматического выключения и включения насосной станции — разрегулеровки реле — есть ещё ряд возможных неисправностей, приводящих к падению давления в гидросистеме, из-за чего насос постоянно продолжает качать воду. Среди них в порядке убывания чаще всего встречаются такие:

  • Падение уровня воды в источнике. Проверьте с помощью груза, привязанного к крепкой нитке, достаточно ли воды в месте её забора.
  • Выход из строя фильтра на входе. Обычно для защиты насосной системы в ней устанавливается фильтр, который мог забиться из-за попадания в него какого-то предмета из источника или вследствие накопления засора до критического уровня со временем.
  • Прорыв, разлом, падение или любой другой вид физической деформации трубопровода.
  • Недостаточное напряжение, приходящее на реле давления. С помощью вольтметра нужно измерить показания напряжения на контактах реле. Во время тестов проверяем насосную станцию во включенном и выключенном состоянии.
  • Попадание воздуха в насосную часть системы. Его там быть не должно, в насосе должна быть только вода.
  • Поломка эжектора. Для диагностики этой неисправности станцию нужно будет разобрать по технологии, показанной на фото далее, и при необходимости заменить вышедшую из строя деталь.
  • Возможен износ рабочего колеса. Чтобы узнать, в этом ли проблема, следует подключить насос к баку, стоящему в непосредственной близости и зафиксировать показатели наибольшего давления. Они должны совпадать с показателями, указанными в паспорте на оборудование. Если в документах есть габаритные размеры колеса, то можно просто его измерить и сравнить со стандартом.

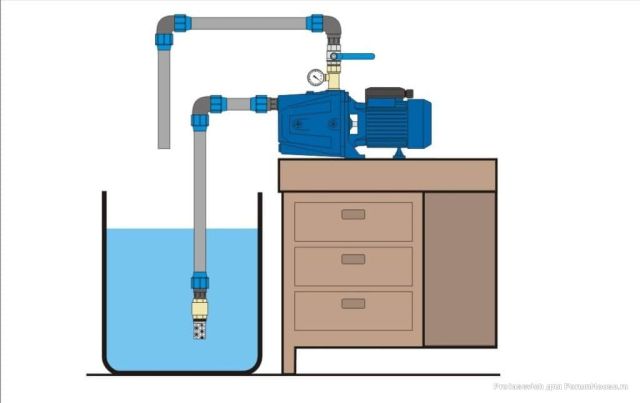

Для проверки максимального давления, которое развивает насос его нужно установить в следующее положение.

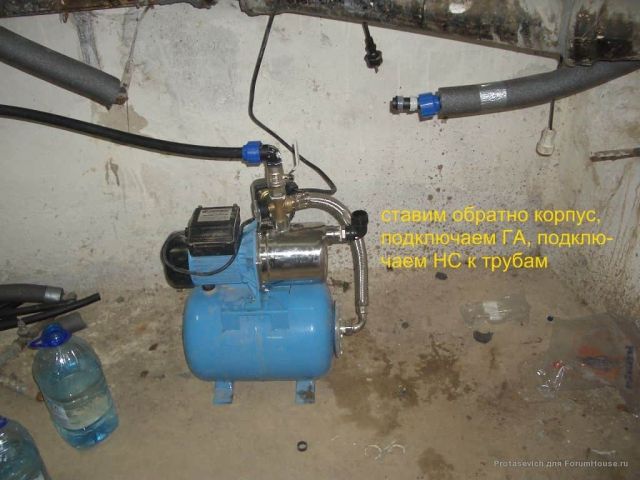

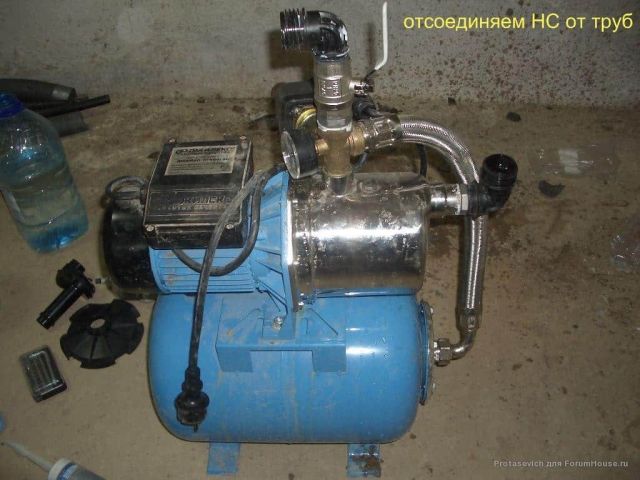

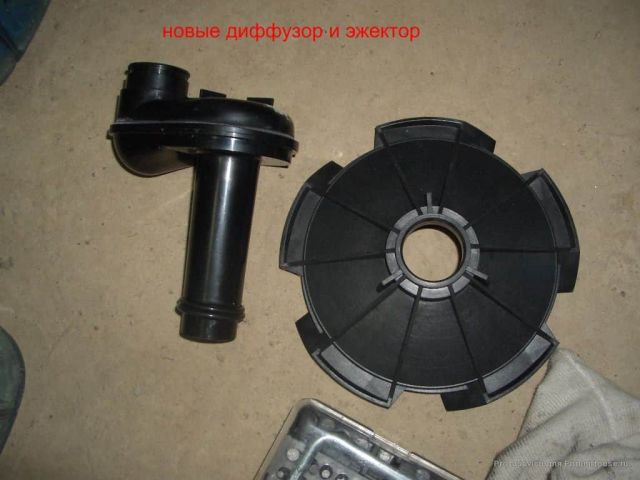

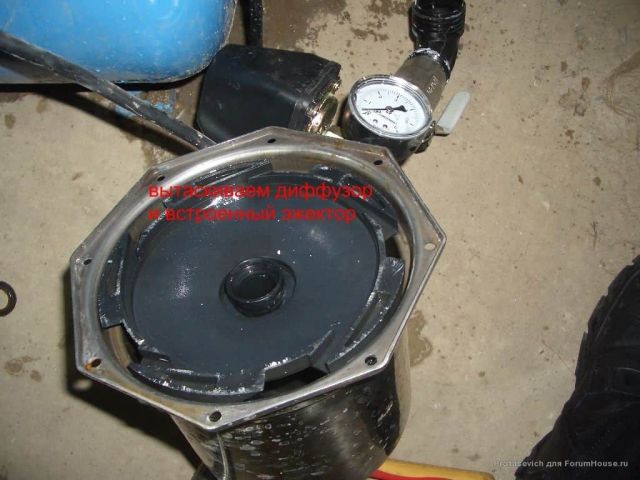

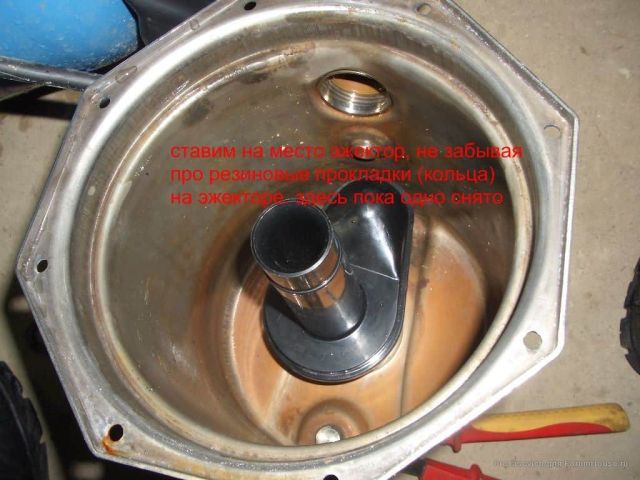

После чего насос включается на полную мощность и на манометре фиксируется показатель давления, которое он развивает. Для получения именно максимального значения, следует заблокировать реле давления в рабочем положении. При значительном отличии максимального давления, которое выдает насос, от указанного в паспорте, очевидно необходима замена каких-либо комплектующих внутри конструкции. Рассмотрим последовательность замены детали на примере установки нового эжектора.

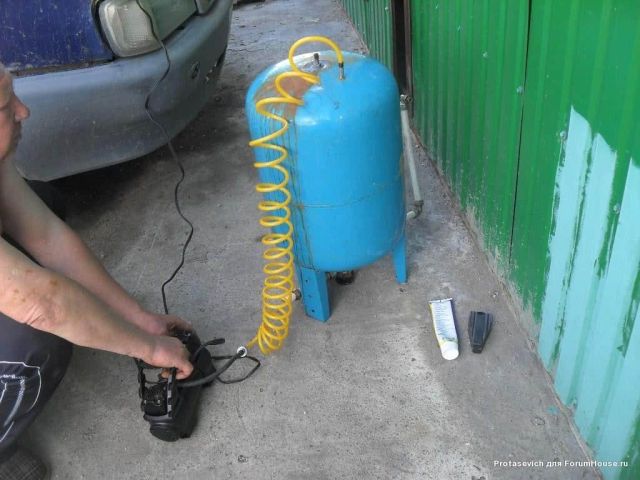

Возможна также неисправность, когда гидраккумулятор подкачивается при открытых кранах. Это может происходить в том случае, если в нём есть утечка воздуха. Проверка данного повреждения выполняется в пустом гидроаккумуляторе, в котором нет воды. Для этого нужно спустить всю воду из системы или отключить устройство и прокачать автокомпрессором.

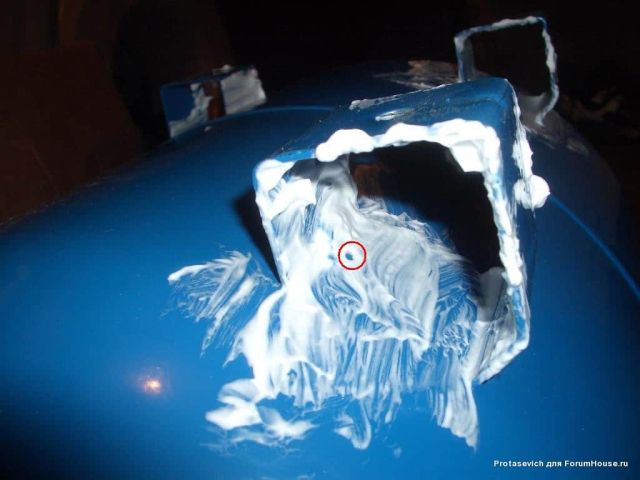

Чтобы увидеть утечку воздуха, нужно обработать подозрительные места обычной мыльной пеной или нанести на поверхность пену для бритья. В местах, где появятся пузырьки, очевидна разгерметизация.

Кроме очевидных неисправностей, возможны также и скрытые. Например, при установке обратного клапана перед гидроаккумулятором. Прорыв трубопровода непосредственно в месте выхода из насоса в результате не приведет к падению давления в системе и понять причину наличия проблемы можно только по значительному увеличению продолжительности времени наполнения гидроаккумулятора.

Кроме того, не стоит забывать, что даже новые только купленные и правильно подключенные насосные станции могут иметь конструктивные недоработки, которые образовались ещё на стадии заводского производства, вследствие возникновения брака при изготовлении определенных деталей или соединений. Такая станция может выйти из строя уже на следующий день, либо проработать неопределенное количество времени и поломаться по неопределенным причинам.
