Железобетонные изделия применяются в самых разных направлениях строительства от общегражданских до узкоспециализированных (строительство метро, аэродромов, военное направление). Отрасль производства ЖБИ не стоит на месте, а изменяется в след за изменяется вслед за изменением технологий производства и строительства. Обновленные ГОСТы, чертежи и серии разрабатываются и утверждаются практически ежегодно. Некоторые серии являются абсолютно новыми, некоторые – усовершенствованиями старых. Чаще всего модернизированные серии отличаются расширенной номенклатурой, увеличением способов армирования, увеличением характеристик ЖБИ для строительства в разных условиях ( агрессивная химическая среда, районы с повышенной сейсмичностью, районы с особо суровым климатом) . С одной стороны, во многих проектах заложены материалы по старым, не действующим сериям, которые сняты с производства, с другой – заводы изготовители не редко производят по старым сериям и не имеют технической возможности производить по новой.
В связи с регулярными запросами от строительно-подрядных организаций в нашу компанию за помощью в пересогласовании одних ЖБИ на другие, и достаточно часто это касается пустотных плит плит перекрытия, считаем полезным написать статью о замене многопустотных плит по разным сериям.

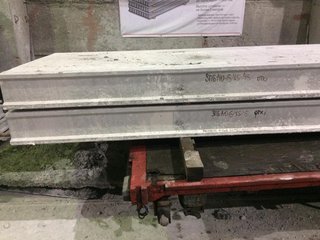

Плиты перекрытия ПК. Наряду с панелями безопалубочного формования являются самыми распространенными изделиями для перекрытия зданий. Многопустотные плиты выпускаются по нескольким сериям, их можно грубо разделить на 2 группы:
* стандартные плиты перекрытия
* плиты перекрытия для каркасных зданий
Серии:
1.141.1-1 – самая распространенная серия плит ПК, максимальная длина плит – 7.2 метра, ширина 1, 1.2 , 1.5 метров и , гораздо реже плиты шириной 1.8 метров ( последние производят буквально несколько заводов ЖБИ в России ), толщина 220, диаметр пустот 159 мм.
1.241.1-3 – плиты предназначены для общественных зданий и могут быть толщиной 220 и 300, на тяжелом или легком бетоне. Стандартные плиты толщиной 220 можно легко пересогласовать на плиты ПК по серии 1.141.1 ( они идентичны по геометрии и отличаются только внутренним армированием), плиты толщиной 300 можно согласовать на плиты 3 ПБ или 4 ПБ, плиты на легком бетоне — на облегченные плиты ПВО или ПБ на керамзитобетоне.
1.041.1-3 – серия разработана для каркасных зданий. Рядовые плиты имеют не большие отличия по длине и в целом очень легко заменяются на ПК по распространенной серии, связевые и пристенные плиты имеют вырезы ( для пропуска колонн и других элементов каркаса) и закладные , их замена на сборный железобетон практически не возможна.
1.090.1-1 – серия также разработана для каркасных зданий, плиты могут быть как рядовыми так и связевыми и пристенными с вырезами и закладными , при этом толщиной 220 и 260 мм. Опять же рядовые плиты пересогласовать достаточно легко, а вот плиты толщиной 260 можно только на ПБ и только при разрешении разработчиков проекта.
ИИ-04 – плиты шириной полтора метра, шире стандартных на 10 см. в остальном отличия от распространенных ПК не значительны.
Шифр 13.305 Разработан для особо суровых климатических условий и достаточно легко заменяется на стандартные ПК .
Отдельной группой идут плиты ПК для строительства в зонах повышенной сейсмичностью, они имеют дополнительные шпонки и выпуски арматуры на торцах изделий.
На плиты данной группы разработано несколько серий, плиты отличаются по длинам, возможность пересогласования при сохранении длины и выпусков арматуры есть.
Главное отличие в маркировке наличие буквы С, а также класса сейсмичности. Подробнее о сейсмостойких плитах читайте в статье.
Сейсмостойкие плиты нельзя пересогласовать на не сейсмостойкие без потери свойств.
В любом случае все пересогласования не должны ухудшать качество строительства и согласовываются с инженерами проекта.
