Уклон канализации на 1 метр СНиП

Уклон канализации — это разница высот между уровнем трубы в точке вхождения в неё сточных вод и точке выхода стоков в септик или внешнюю канализационную систему. Этот показатель принимается относительно горизонта, а не относительно поверхности грунта. Его расчёт может быть выполнен с использованием специальных формул, если конструкция трубопровода сложная и длина его значительная, но в частном строительстве, как правило, используется стандартная цифра, которая указана в СНиПе на 1 метр трубы для безрасчётных участков канализации.

Современные стандарты

В идеальном случае уклон канализационных труб в системе рассчитывается по формуле, в которую входят показатели сопротивления поверхности материала трубопровода, учёт вязкости жидкости, а также соответствия скорости её перемещения и особенностей гидравлических сопротивлений. Но в реальности, такое сложное проектирование уместно только при обустройстве комплексных канализационных систем в домах с большим количеством постоянно проживающих человек.

При строительстве частного дома даже для большой семьи трубопровод не испытывает настолько больших нагрузок, чтобы необходимо было учитывать углы уклона труб с повышенной точностью. Здесь достаточно взять показатели, которые установлены в соответствующих нормативных документах как стандартные.

[attention type=yellow]Существующие в России строительные нормы и правила, в сокращённом варианте СНиПы, в данный момент в большинстве своём заменены на «своды правил» (СП). Актуальная информация относительно норм по организации канализационной системы на территории участка с частным домом подробно изложена в своде правил СП 30.13330.2012 (актуализированный СНиП 2.04.01-85). [/attention]

Название документа «Внутренний водопровод и канализация зданий» не означает, что речь идёт о канализации внутри дома. Согласно официальной терминологии внутренняя канализация — это система трубопроводов, которая находится внутри участка, ограниченного ограждающими конструкциями. То есть все трубы сточных вод внутри дома и за его пределами, до границы обозначенной забором, относятся к внутренней канализации.

Стандартный уклон канализации на 1 метр

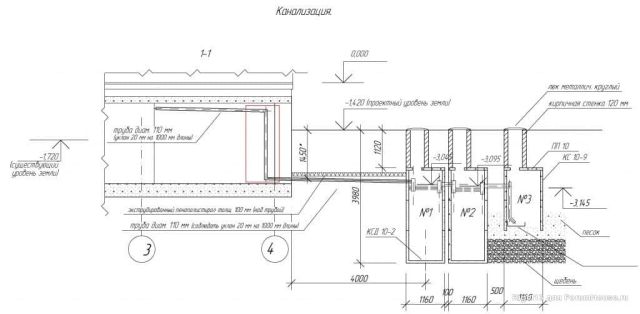

Сейчас наиболее распространённая цифра, которую принимают на строительных площадках во время прокладки канализационных труб в безнапорных системах составляет 2 см на 1 метр канала при стандартном диаметре труб 110 мм. Данный показатель взят из СНиП 2.04.01-85, который регламентирует также и уклон канализации внутри дома, где используются более узкие трубы с диаметром 40-50 мм.

Трубопровод с 40-мм каналами может быть использован там, где стоки преимущественно жидкие и частицы имеют небольшие размеры. Это касается монтажа труб на кухне или в ванной комнате. Стандартный уклон в данном случае принимается 3 см на 1 метр.

Более современный и актуальный на данный момент свод правил СП 30.13330.2012 указывает, что прокладка безнапорных участков канализации, для которых нет возможности выполнить специальные расчёты, должна производиться с уклоном 1/D, а D — это показатель наружного диаметра трубы, взятый в миллиметрах. Для трубы 110 мм — 1/110 = 0,009, то есть 0.9 см на метр. Если твёрдой фракции в стоках нет, то допускается увеличение уклона канализации до 5 см на 1 метр

Почему важно знать стандартный уклон?

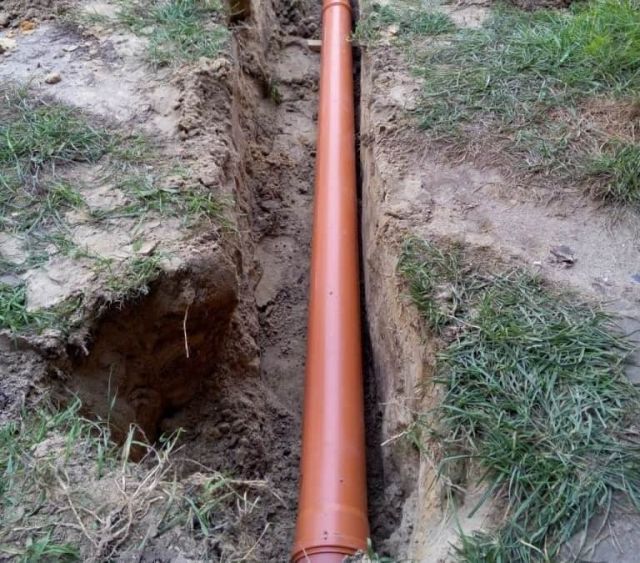

Стандартный диаметр трубы для канализации за пределами здания составляет 110 мм. Материал, используемый при изготовлении таких труб называется непластифицированный поливинилхлорид (нПВХ) и обладает достаточно высокими показателями прочности и низкой шероховатостью поверхности. Стоки внутри канала с такими показателями будут двигаться очень хорошо, если создать им даже небольшой наклон.

Соблюдать нормативную величину наклона труб важно потому, что как недостаточный, так и избыточный угол укладки канализации приводит к проблемам в процессе эксплуатации. С уклоном меньшим, чем необходимо, всё очевидно — стоки просто не будут двигаться внутри такой трассы, так как гравитационных сил не хватит для преодоления силы трения жидкости с поверхностью трубы.

Прокладка канализации с наклоном, превышающим рекомендованные значения, приводит к тому, что система страдает заиливанием. Процесс движения жидкости по трубопроводу рассчитан на наличие твёрдых и жидких стоков, которые совместно передвигаются по каналу. В результате поверхность трубы постоянно испытывает трение под воздействием движущихся твёрдых частиц и новые стоки эффективно счищают остатки от предыдущих выбросов.

Если же наклон слишком большой, то жидки стоки сразу сливаются вниз, а твёрдые частично остаются на поверхности труб, либо также быстро скатываются вниз. Данный тип движения не обеспечивает достаточно интенсивного трения, чтобы хорошо очистить поверхность канала. В итоге со временем на трубах образуется слой твёрдых частиц, так называемого ила, который постепенно сужает свободное пространство внутри трассы.
